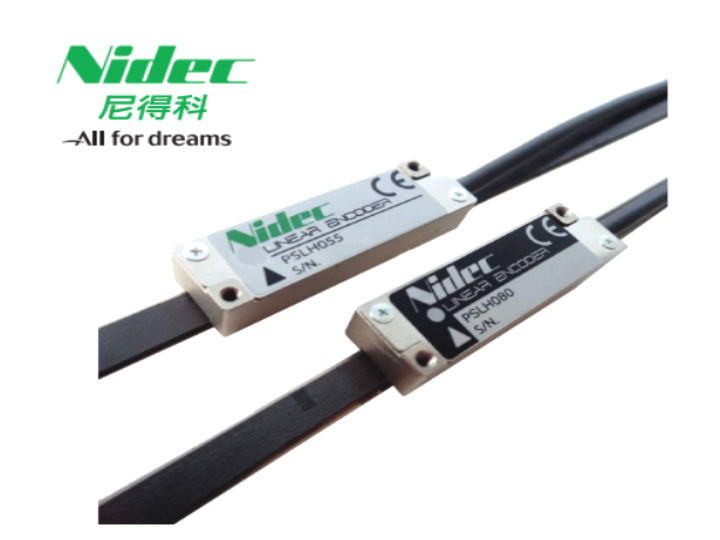

产品名称: Nidec 日本电产三协磁栅尺/增量式线型编码器

读数头型号系列   增量式差分输出型PSLH080、PSLH055、PSLH041

磁栅尺型号系列   PSLF2[配套PSLH080]、PSLF1[配套PSLH055、PSLH041]

编码器分辨率      0.2um、0.5um、1um、2um、5um、

读数头尺寸         [长x宽x高mm]

                          48x14x10 [PSLH080、PSLH055]

                          30x15.5x12.5 [PSLH041]

磁栅尺尺寸         [长x宽x高mm] L为有效检出长度

                          L x 基材7.8[磁栅6] x 2.45 原点间距96mm[PSLF2]

                          L x 基材8[磁栅7] x 1.25   原点间距40mm[PSLF1]

绝对位置精度    ±5um

重复到位精度    1-3um

防护等级       IP67[PSLH080、PSLH055]、IP50 [PSLH041]

Nidec 日本电产三协磁栅尺/增量式线型编码器 尼得科型录：

读数头：

PSLH080-0SA、PSLH080-1SA、PSLH080-3SA

PSLH080-0SB、PSLH080-1SB、PSLH080-3SB

PSLH080-0SC、PSLH080-1SC、PSLH080-3SC

PSLH055-00A、PSLH055-10A、PSLH055-30A

PSLH055-00B、PSLH055-10B、PSLH055-30B

PSLH055-00C、PSLH055-10C、PSLH055-30C

PSLH041-01A、PSLH041-11A、PSLH041-31A

PSLH041-02A、PSLH041-12A、PSLH041-32A

磁栅尺：

PSLF2-0020B、PSLF2-0060B、PSLF2-0080B、PSLF2-0100B、PSLF2-0200B

PSLF1-0024B

产品名称:Nidec 日本电产三协磁栅尺/绝对值线型编码器

读数头型号系列   绝对值输出型PSLH303、PSLH323、PSLH363

磁栅尺型号系列   PSLG200、PSLF5

编码器分辨率      0.1um

读数头尺寸         [长x宽x高mm]

                          50x28x12.9 [PSLH303、PSLH323、PSLH363]

磁栅尺尺寸         [长x宽x高mm] L为有效检出长度

绝对位置精度     PSGL200 :  5+(5*EL/1000) um

                          PLSF5 :±5um/m

重复到位精度    1-3um

Nidec 日本电产三协磁栅尺/绝对值线型编码器 尼得科型录：

读数头：

PSLH303-00A、PSLH303-P0A

PSLH323-00A、PSLH323-P0A

PSLH363-00A、PSLH363-P0A

磁栅尺：

PSLG200-150、PSLF5-0020
