详细介绍

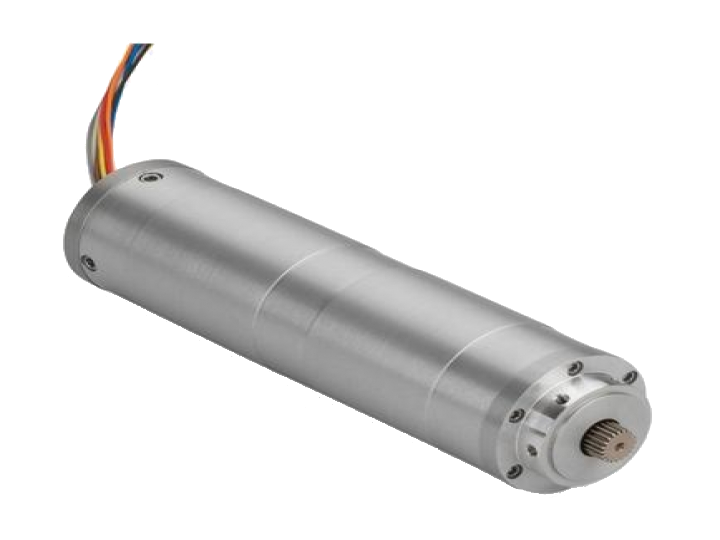

BEI Kimco推出的这款直径38mm的紧凑型HPHT直流无刷电机非常适合于井下应用，例如泥浆脉冲阀。这款坚固耐用的电机经测试可在温度高达 400 °F (205 °C)、压力高达 30,000 PSI (2070 bar) 的条件下工作。

 特性

推荐型号产品：

峰值扭力  连续扭力  扭力常数      重量     最大温度   最大压力

      Nm           Nm        Nm/√watt    g        ℃                PSI

DIH10-27-001A   0.11        0.04      0.016              204.1      175          20000

DIH10-36-001A   0.11        0.06      0.00027          113.4      175          20000

DII14-60-000A    0.46         0.23      0.056              725.7      175          20000

DII15-60-201A    0.82         0.21      0.059              941.2      205          30000

DII22-85-001A    2.82         1.21      0.25                1225       175          20000

DII30-80-007A    5.51          2.27      0.46               5273       175           20000

解决背景：

石油和天然气勘探与钻探过程变得更加复杂比以往任何时候都深入。增加定向或“地质导向”的数量运营推动了改进的需求随钻测量（或MWD）测井设备，用于提供实时位置数据以帮助正确钻机的定向和转向。传统的电缆随钻测井设备失效在定向钻井应用中钻头相对于表面增加超过60度。泥浆脉冲遥测是用于编码并传输来自传感器的数据位于“孔底”至“顶部”孔”或表面。此数据由钻头组成头部位置数据以及有关的信息周围的地层。这是实现的利用井筒内的泥浆产品套管作为传输线。提升阀位于脉冲发生器组件内钻头产生周期性压力爆发携带编码的传感器数据。虽然有几种不同的方法现在使用的是泥浆要控制的“脉动”提升阀通过使用在短脉冲（即100至300毫秒）每隔几秒钟MWD过程。对于最终可靠性，未来组成部分设计，包括BLDC电机必须设计并成功测试运行在高达200ºC的大气温度下连续工作压力高达30000 psi，冲击载荷1000g，振动至25g。
